防雷接地電阻的定義

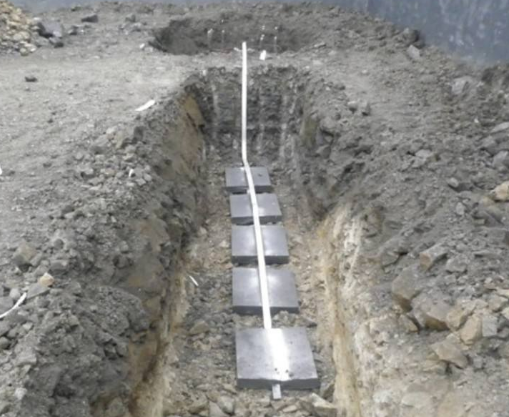

接地裝置是接地體與接地線的總和，用于傳導雷電流并將其流散入大地。埋入土壤中或濕凝土基礎中作散流用的導體稱為接地體。接地線是從引下線斷接卡或換線處至接地體的連接導體：或從接地端子，等電位連接帶至接地體的連接導體。

  接地電阻是電流經過接地體流入大地時接地體的電位和電流的比值。如果不考慮大地回流的影響，那么當一定大小的直流或工頻電流經接地體流入大地時，接地體的電位即為接地體與無窮遠處零電位面之間的電位差，此時的接地電阻可以定義為由接地體到無窮遠處土壤的總電阻。

  接地電阻由三個部分組成：接地線的電阻及接地電極自身的電阻；接地電極的表面及與其接觸的大地之間的接觸電阻；電極周圍大地的電阻，即散流電流在土壤中遇到的全部電阻，也稱散流電阻。其中，散流電阻是最重要的。這是因?yàn)榻拥伢w采用金屬導體，自身電阻很?。欢佑|電阻與接地體幾何尺寸及施工方式有關，正常情況下電阻也很小。

  工頻接地電阻是指接地裝置流過工頻電流時所表現出來的電阻值。
