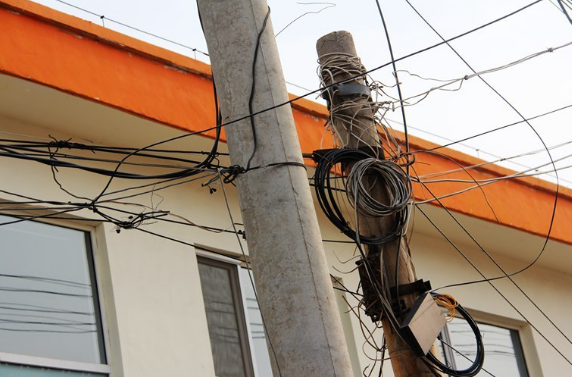

電話架空通信線路的雷電防護

1,電桿上裝設避雷針

  當雷擊電桿時，極大的電流由避雷針通過引線導入大地，保護了電桿本身及其保護角以內的桿上設備。避雷針一般采用直徑》4MM的鍍鋅鋼管，高出桿頂10CM，利用拉線入地或直接入地。

2，進局保護

為安全起見，電話系統都采用多級避雷。

A,終端避雷系統（進局第一級保護）

終端避雷系統，由終端桿上的保安器，架空地線，分級保護裝置組成。其中保安器起主要作用，架空線地線和分級保護起輔助作用，三者配合使用，避雷效果好。

終端保安器：是由放電管，熔絲0.3MM放電間隙組成。保安器上的熔絲為線路熔絲，當線路遭受雷電壓沖擊時，雷電呀通過放電器放電，而熔絲在短時間大電流沖擊時不熔斷，保證通信不斷。當電流足以損壞放電管時，線路熔絲熔斷，以保護放電管，進局設備和局內設備。熔絲的另一個作用是當有較大的工頻電流長時間地通過時，線路熔絲熔斷，保證設備和人身安全。目前終端保安器之所以多采用陶瓷放電管（R—350），是由于它耐沖擊能力和耐工頻能力都較強，沖擊點火電壓（對雷電放電電壓）比較穩定，因此用子啊終端避雷完全可以。終端保安器接地電阻不大于5歐姆。

   線路熔絲采用細裸銅絲，這種熔絲制造方便，成本低。它與R—350陶瓷放電管配合使用，可提高熔絲耐雷能力。在與電力線交越較少的線路上，采用這種熔絲更為適宜。為了提高熔絲的耐雷能力，在雷害較嚴重的地區采用0.48MM熔絲，在雷害較輕的地區采用0.39MM的熔絲。

   多級保護：它是由導線上相隔一定距離裝上火花放電間隙或放電管與接地裝置組成。當遠處落雷沿導線傳至終端桿時，經過分級保護逐級放電后，過電壓逐漸衰減，減小對終端設備的威脅。

   架空地線：架空地線一般采用4MM鐵線，沿桿路上方假設一條或兩條長度一般在200—250M，高度在1.5—2.5米的導線，裝在接近終端桿的分級保護的各桿檔上（也可以裝在多雷區有分級保護的線路上），并將架空地線獨立與大地連接（接地電阻小于20歐姆）。不得與終端桿地線或分級保護地線何用同一接地體，以減少架空線被雷擊時地網高電位通過放電管向通信電纜反饋入局損壞設備的危險。

   架空地線時利用地線屏蔽作用以降低導線的感應電壓；同時也能保護被覆蓋的一段線路免遭直擊雷。

  B,進局第二級保護

  進局第二級保護是由進局埋地電纜和保安器組成。保安器的放電間隙與進局電纜金屬外皮接地配合，能使雷電沿進局電纜外皮泄入大地，將來自線路經過衰減的雷電沖擊再一次的抑制，使進局設備更加安全可靠。

  如果采用埋地電纜，也應采取避雷措施。目前地下電纜避雷方法有跨接法（是指兩條電纜在空間交越而不接觸時，應使他們之間留有足夠的距離或作電氣連接），橫連法（是指兩條并行的電纜必須每隔不大于24M，把他們的金屬外皮作一次電氣連接），消弧法和纜皮接地法。

   局內保安器由0.3MM放電間隙，氧化鋅閥片，熔絲，放電管組成，其中熔絲主要防工頻過電壓；氧化鋅閥片，放電間隙和放電管主要避雷電，局內保安器目前品種繁多，尤其新設備的增加，設備抗雷電能力不一，可根據設備性能的要求及雷電區的不同，適當選擇保安器，這是避雷重要一環。

   值得注意的是，多級保護能否起到應有的作用，把雷電流順利泄放到大地，取決于各級放電間隙的基地電阻是否達到或小于規定的數值。當線路上形成的雷電沖擊行波到達有接地支線的分支點時，一部分雷電流通過間隙或放電管和接地電阻入地，另一部分電流仍以行波形式繼續向前傳播。
